基于GIS的土地利用總體規劃成果管理系統
2013-09-26 00:00:00 本網站
內容提要
目前,我國大部分地區已經開展新一輪土地利用總體規劃。土地規劃涉及大量的GIS空間技術,探索如何有效利用第二次全國土地調查和土地利用總體規劃成果，設計基于GIS的土地利用總體規劃成果管理系統，對于土地規劃成果管理的科學性和合理性具有十分重要的意義。
前言
隨著城市化進程的不斷加快，土地資源的稀缺性愈來愈突出。土地利用總體規劃作為有效管理和利用土地資源的一種公共政策，具有較強的技術性、時效性和區域性等特點。本文主要從土地利用總體規劃成果管理的業務需求出發，運用GIS的組件式開發技術和計算機技術進行系統開發設計，提高土地規劃成果管理的科學性、合理性以及標準性。
1 相關內容簡介
1.1 GIS技術
GIS技術是一門空間信息技術，在土地資源管理與環境監測評價等各種不同的領域中有著十分廣泛的運用。目前世界各國都在運用它強大的數據處理和數據管理以及空間分析能力來服務不同的用戶，以較低的成本為我們的決策者提供依據，為市場經濟的建設和發展提供可行、可靠的方向。因此，GIS技術不僅可以有效地管理具有空間屬性的各種資源環境信息，對資源環境管理和實踐模型進行快速轉換和反復的分析測試，便于制定決策、進行科學和政策的標準評價，而且可以有效地對多時期的資源環境狀況及生產活動變化進行動態監測和分析比較，也可將數據收集、空間分析和決策過程綜合為一個共同的信息流，明顯地提高工作效率和經濟效益，為解決資源環境問題及保障可持續發展提供技術支持。
1.2 土地利用總體規劃編制成果內容
從GIS系統的角度來分析可以將土地利用總體規劃編制成果用以下幾種數據類型來表達：
1柵格數據：所謂柵格數據簡單一點就是我們平時的圖像數據，是指將一張圖像按一定長寬網格單元進行劃分，劃分后的圖像由若干的單元組成，每個小的網格單元可以用行與列定義，且具有不同灰度或顏色。在一張圖像劃分單元格數量的多少稱為像素，劃分的單元格越細，像素越高，反之越低。在土地規劃編制中，柵格數據主要包括是規劃編制圖件如：土地利用總體規劃圖、土地利用現狀圖、基本農田保護區圖等等以圖像方式存儲和顯示的數據。
2矢量數據：在土地規劃中矢量數據主要是指含有空間信息的能夠反應土地的利用狀況和具體空間位置的數據。在土地規劃編制成果中主要包括了基期年矢量數據、目標年矢量數據、基礎地理信息數據。
3文本數據和表格數據：用以反映規劃編制內容、土地利用狀況、土地類型結構等文字描述和數值記錄數據。
4元數據：是對土地規劃各種數據內容、覆蓋范圍、質量、管理方式、數據的所有者、數據的提供方式等有關的信息進行描述的數據。
1.3 GIS在土地利用總體規劃中的運用
1土地規劃數據的處理能力：GIS支持多源跨平臺數據的轉換，能對不同數據類型的進行標準化處理與轉換。能夠有效的對土地信息進行采集、查詢、變更、管理和存儲，用以滿足土地規劃的各種規范和要求。
2土地規劃分析：通過GIS技術把大量的空間數據進行測量和空間疊加分析，用以測算土地的經濟指標和土地的利用潛力，以便輔助土地管理者對土地進行合理開發。
3土地規劃成果的表達和數據管理組織：GIS結合數據庫技術能對土地規劃成果各種類型的數據進行數據的組織和管理，以滿足不同用戶對土地的開發需求，提高土地規劃從業人員查詢和修編效率。而其豐富的表達方式既能滿足土地規劃決策者行土地利用決策，也能輔助規劃從業人員對土地進行布局、分類等土地規劃工作。
2 土地利用總體規劃成果管理系統設計
2.1 系統的結構設計

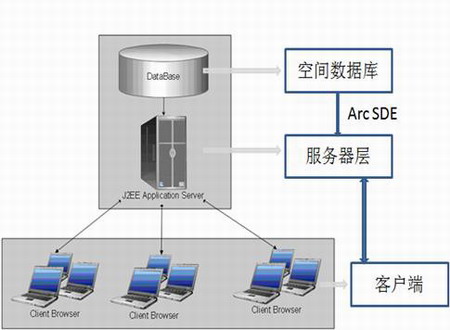

目前，系統設計主要有兩種模式：一種是C/S模式，也俗稱客戶端/服務器模式。是指用戶通過在電腦上安裝運用程序，客戶端通過發送請求或者命令，由服務器返回請求處理結果并呈現給用戶；另外一種是B/S模式，即瀏覽器/服務器模式，是用戶通過瀏覽器向服務器發送請求或者命令，服務器通過調用數據庫中的數據并進行相應的分析處理將結果返回給用戶。本次設計主要采用C/S模式進行設計，系統主要結構如下圖所示：
2.2 系統的主要功能設計
1數據組織管理功能：對跨平臺數據的標準化轉換，對柵格數據、矢量數據、文本表格數據、元數據進行統一組織、標準化處理。
2GIS地圖操作基本功能：包括了基本的平移、放大、縮小、查詢以及土地規劃圖件制作的基本功能。
3土地規劃編制功能：進行相應地類面積的測算以及規劃分析輔助決策的功能。
4規劃成果檢查與變更功能：數據的完整性、標準性、規范性檢查功能，對土地規劃內容的同步變更功能。
2.3 數據庫的設計
1空間數據庫設計：空間數據庫設計主要是為了存儲與土地利用總體規劃有關的圖形數據。為了方便進行數據的組織和管理，系統采用多級別分層方式管理空間數據，將性質相同的要素放在同一圖層集合?？臻g數據圖層集合包括基期要素數據、目標年規劃要素數據以及基礎地理數據：基期數據主要是二調數據，包括行政區邊界圖層、行政圖層、行政區界線圖層、基期地類圖斑圖層、基期現狀地物圖層、基期零星地物圖層等；規劃數據存儲在目標年規劃土地利用圖層，用于查詢、分析土地利用情況，主要包括基本農田保護區圖層、面、線、點狀重點建設項目圖層、建設分區管制區圖層、土地整治區圖層等。
2屬性數據庫的設計：屬性數據庫主要用于存儲描述空間數據幾何特征以及分布特征的數據。屬性數據主要以表的形式存儲于SQL-SERVER2008、Oracal等數據庫管理系統中，主要包括土地用途分區面積指標表，土地利用結構調整指標表，建設用地控制指標表，土地整理、復墾、開發、綜合面積指標表，重點建設項目用地規劃指標表等與土地利用總體規劃相關的一系列規劃表格。此外，還應包括對系統安全性表，數據庫還包括了User permissions_ table、Basic user information _table、Data maintenance log _table等，用于對系統進行管理和維護，對數據安全進行保障和修改以及更新。
3空間數據與屬性數據的關聯掛接設計：屬性數據和空間數據主要通過要素標識碼（BSM）進行關聯。每一個圖形要素都有一個唯一的標識碼（BSM），屬性數據保存在要素屬性表中，該表包含標識碼和屬性信息記錄，通過該要素標識碼（BSM）實現屬性數據和空間數據的關聯與同步化，從而實現空間數據與屬性數據的可視化查詢、空間分析及各種轉換和操作。
3 土地規劃成果管理系統的設計意義
土地規劃涉及大量的空間數據計算與分析,計算復雜,工作量大,各部門單位使用的數據格式不一樣,平臺也不統一,因此在數據共享和互操作等方面存在諸多的問題。因此探索土地規劃成果管理系統，不僅能夠提高土地規劃工作人員的工作效率，也能解決土地規劃成果標準性和統一性的問題，從而便于土地信息的查詢與使用，是一種十分有效的手段。
作者：李和
